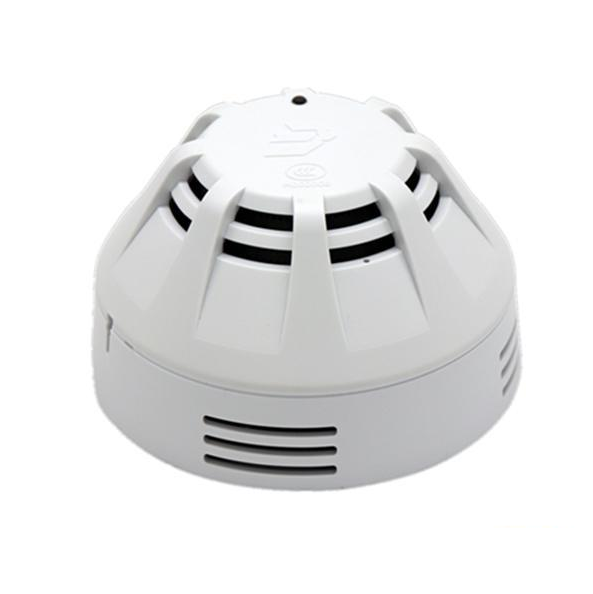

青鳥JBF4101-BP點型光電感煙火災探測器（帶蜂鳴器底座）

一、青鳥JBF4101-Bp點型光電感煙火災探測器產品功能特點

　　內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能

　　污染自動補償，根據自身的污染程度進行零位漂移，**程度減少誤報

　　適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應

　　抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾

　　抗潮濕能力強，并有防水處理，可適應不同氣候環境的要求

　　采用SMT表面貼裝工藝

　　青鳥JBF4101-Bp是由蜂鳴底座與感煙探測器組合而成，應用于北大青鳥火災自動報警系統中。發出火災警報的感煙探測器配接蜂鳴底座后，底座會發出高分貝警報聲

二、青鳥JBF4101-Bp點型光電感煙火災探測器產品技術參數

工作電壓額定工作電壓：DC24V（DC19V~DC27V）

工作溫度：-10℃~+50℃

貯存溫度：-30℃~+75℃

監視電流：≤0.3mA（24V）

報警電流：＜30mA（24V）

報警音量：75dB~95dB（24V）

確認燈：監視狀態閃亮，報警狀態常亮（紅色）

變調周期：2s

外形尺寸：Φ103mm×60mm

編碼方式：使用專用電子編碼器（探測器和底座一對一，寫入相同地址碼）

編碼范圍：1-200

保護面積：60-80㎡

線制四線制：通訊線L1、L2（無極性），24V電源線V1、G1（有極性）

最遠傳輸距離：1500m

執行標準：GB4715-2005《點型感煙火災探測器》

三、青鳥JBF4101-Bp點型光電感煙火災探測器產品安裝與布線

　　安裝之前，要將感煙探測器和蜂鳴底座一對一寫入相同地址碼（1-200）。底座地址必須與底座配接的感煙探測器地址一致（注意：用編碼器讀不出蜂鳴底座地址）

　　底座L1、L2連接在控制器總線L1、L2上（無極性）；底座上V1和G1分別連接在直流電源DC24V和GND上

　　將探測器嵌入底座，然后按順時針方向擰緊即可

　　安裝時宜帶手套操作，以保持探測器外殼清潔

四，安裝接線示意圖：
