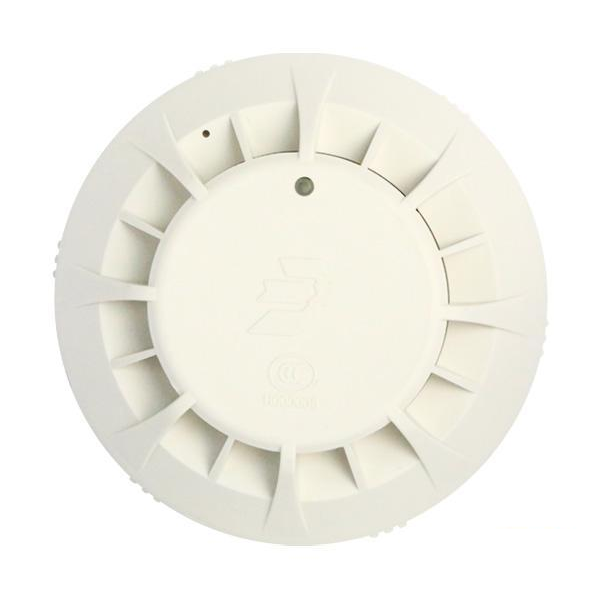

青鳥JTW-ZD-JBF5110點型感溫火災探測器

一，功能特點

內置專用朱鹮微處理器，采用SMT表面貼裝工藝。

探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。

抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。

抗?jié)駸崮芰?qiáng)，有防水處理，可適應不同氣候環境的要求。

探測器為A2R類，具備定溫與差溫報警功能。

采用玻璃封裝溫敏電阻，對溫度響應速度快。

可實時輸出溫度值功能，通過控制器查看現場的溫度變化曲線。

兩線制，信號線無極性。功耗低，通訊距離1500m。

二，技術參數列表

工作電壓：DC18V-27V，調制型，控制器提供

線制：兩線制，信號線無極性

工作溫度：-10~+50℃

貯存溫度：-20~+55℃

相對濕度：≤95%（40±2℃）

監視電流：≤0.3mA（24V）

報警電流：≤1mA（24V）

射頻電磁場輻射抗擾度：30V/M

確認燈：監視狀態瞬時微亮，報警紅色常亮

外形尺寸：Φ100mm×41mm

編址方式：使用專用電子編碼器

編址范圍：1-200

保護面積：20-30m2

通訊距離：1500m

執行標準：GB4716-2005《點型感溫火災探測器》

三，結構特征、安裝與布線

用2只M4的螺釘將探測器底座JBF-VB4301B緊固在預埋盒上。

使用專用電子編碼器對其設定地址碼（1-200）。

端子L1、L2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。

將探測器嵌入底座，按順時針方向擰緊即可。

外形結構圖

安裝示意圖

配接底座

探測器配接JBF-VB4301B型底座。

接線示意圖

四，注意事項

安裝時宜戴手套操作，以保持探測器外殼清潔。

建議檢測驗收前加防塵罩保護，但系統正式運行前務必去掉防塵罩。

定期進行加溫試驗，建議每半年一次。
