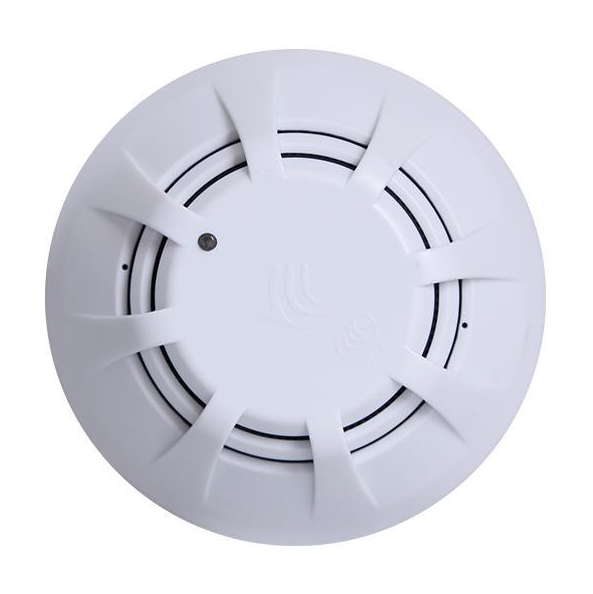

青鳥JBF4101點型光電感煙火災探測器

一，功能特點：

內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。

污染自動補償，根據自身的污染程度進行自動補償，**程度減少誤報。

適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應。

抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。

抗?jié)駸崮芰?qiáng)，并有防水處理，可適應不同氣候環境的要求。

采用 SMT 表面貼裝工藝。

二，技術指標：

內容     技術參數

工作電壓 DC24V(DC19V-DC28V)

控制器提供，調制型

工作溫度 -10…+60℃

貯存溫度 -30…+75℃

相對濕度 ≤95%(40±2℃)

監視電流 ≤0.3mA   （24V）

報警電流 ≤1mA   （24V）

確 認 燈 監視狀態瞬時微亮，報警常亮（紅色）

外形尺寸 Φ100mm × 46mm（含底座）

編碼方式 使用專用電子編碼器

編碼范圍 1-200 保護面積 60-80m2

線    制 二總線，無極性 最遠傳輸距離 1500m

執行標準 GB4715-2005《點型感煙火災探測器》

三，結構特征、安裝與布線：

將探測器底座JBF-VB4301B 用 2 只 M4的螺釘緊固在預埋盒上。

采用 ZR-RVS-2×1.5mm2雙絞線，回路兩總線分別接在端子 L1 和端子 L2 上，不分極性。

使用專用電子編碼器對探測器設定地址碼（1-200）。

將探測器嵌入底座，然后按順時針方向擰緊即可。

安裝時宜帶手套操作，以保持探測器外殼清潔。

四，配接底座：

JTY-GD-JBF-4100 點型光電感煙火災探測器配接JBF-VB4301B型探測器底座。

五，接線示意圖：

說明：

將回路兩總線分別接在端子 L1 和端子 L2 上，接線不分極性。

六，安裝注意事項：

安裝前應使用專用電子編碼器對探測器編碼。

安裝時宜帶手套操作，以保持探測器外殼清潔。

設備安裝完畢但現場環境惡劣情況下，請勿去掉探測器外的防塵罩。

定期進行加煙試驗，建議每半年一次。
