青鳥JBF-SG01電子式安全柵接線安裝技術

1 概述

JBF-SG01 電子式安全柵（以下簡稱安全柵）為本安型產品的

關聯設備，通過限制進入到爆炸性環境的能量（包括限制電壓和

限制電流）來起到安全保護作用。

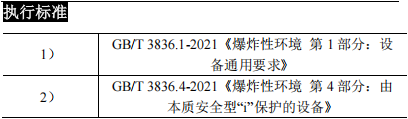

該產品按照 標準GB/T 3836.1-2021《爆炸性環境 第1部分：設備通用要求》

和GB/T 3836.4-2021《爆炸性環境 第4部分：由本質安全型“i”保護的設備》

中有關規定制造生產。

該產品可與我公司生產的本安型探測器、本安型手動報警按

鈕等產品配套使用，應用于防爆場所，廣泛用于石油、化工、醫

藥、船舶等領域。

1.1 產品特點

? 該產品具有較強抗干擾性能。

? 采用防雷設計，避免由于雷擊造成損壞。

? 該產品可正常傳輸消防二總線信號。

? 安裝使用方便。

1.2 適用范圍

? 安全柵應安裝在安全區域。

? 廣泛用于石油、化工、醫藥、船舶等領域。

? 滿足 標準 GB/T 3836.1-2021《爆炸性環境 第 1 部分：設

備通用要求》和 GB/T 3836.4-2021《爆炸性環境 第 4 部分：

由本質安全型“i”保護的設備》。

1.3 型號組成

2 工作原理

安全柵是通過限制輸出能量來達到保護作用的。在防爆系統

中，由于安全柵的存在，所以不論發生任何故障都能保證輸出的

能量被限制在一個安全值（不會點燃規定的分級、分組爆炸性氣

體混合物）內，從而保證現場安全。

安全柵對電壓的限制作用通過齊納二極管實現，當輸入端電

壓由于某種原因變高時，齊納二極管導通，把輸出端電壓限制在

允許輸出的更高 電壓值內，齊納二極管一旦導通，其電流急劇上

升，若輸入端電壓過高或高電壓作用時間過長，會把串聯在電路

中的熔斷器熔斷，防止高電壓進入危險區。當現場負載短路時，

安全柵中的限流電路起到限流作用，把輸出電流限制在允許輸出

的更大 電流值內。

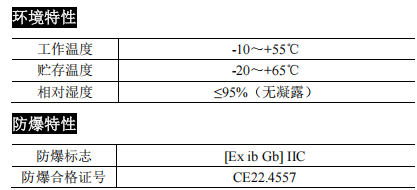

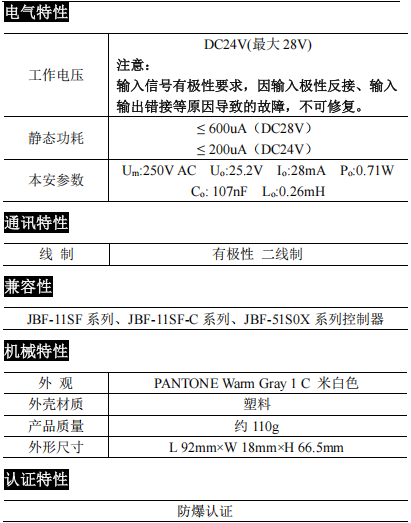

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

? 安裝方式一：采用金屬支架安裝，在寬 20mm 的金屬支架上，

橫向鉆兩個間距為 11.5mm、孔徑為 Φ 4.5 mm2 的安裝孔，

將安全柵的兩接地螺栓插入擰緊，并將金屬支架可靠接地。

? 安裝方式二：采用 35mm 導軌安裝方式，同時安全柵的兩接

地螺栓需要可靠接地。

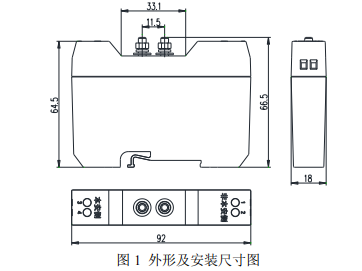

? 外形及安裝尺寸如圖 1 所示，單位：mm。

? 輸入、輸出線采用 RVS2×1.0～1.5mm2 導線。

? 輸入線接 1、2 端子上，接線有極性；輸出線接 3、4 端子上。

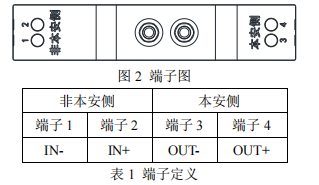

? 安全柵端子圖例如圖 2 所示，端子定義如表 1 所示：

? 輸入功能：

◆ 端子 1、端子 2：接非本安輸入信號，有極性，端子 1

接回路負極，端子 2 接回路正極。

? 輸出功能：

◆ 端子 3、端子 4：本安輸出信號，接本安設備。

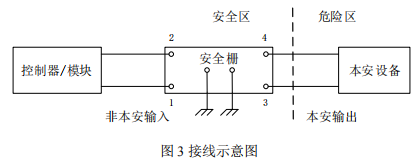

? 接線示意圖如下所示：

建議每個安全柵帶載本安型感溫、感煙探測器總數不大

于 10 只。當安全柵與其他探測器在同一回路使用時，安全柵

的帶載數量需計算后得出。

特別提示：接地端子需可靠接地，接地線

≥4mm2，接地阻抗≤4Ω。

4.2 布線要求

端子 3、端子 4 所接電纜間的分布電容不得大于 107nF，分布

電感不得大于 0.26mH。

本安電纜的長度應按如下方法進行計算：

計算本安電纜長度應驗算電纜的分布電容和分布電感值是否

滿足要求。通常電纜分布參數按集總參數考慮，其值與電纜長度

成正比，即

Cc≤Co-Ci , Lc≤Lo-Li

式中：

Co、Lo—關聯設備給出的更大 外部允許電容和電感量；

Ci、Li—本安設備內部更大 等效電容和電感量；；

Cc、Lc—允許電纜的更大 分布電容和電感量。

例如，選擇某本安電纜參數為 Lk≤0.7μH/m，Ck≤200pF/m，,本

安設備數量 n=10 個，本安設備參數 Ci=50pF,Li=0mH。選用

本安電纜最長為：

則選用本安電纜長度應≤371m。

4.3 調試方法

? 安裝安全柵之前，請切斷輸入信號線的電源，安全柵的兩接地螺栓可靠接地。

? 正確識別輸入線極性，對照安全柵端子定義，按照正確極性進行連接。

? 安全柵安裝好后，斷開安全柵輸出接線，輸入信號線上電，

測量安全柵輸出端電壓與輸入信號一致后進行后續步驟。

? 安全柵連接后續本安設備。

? 本安設備進行工作，在控制器/模塊上查看本安設備工作狀態。

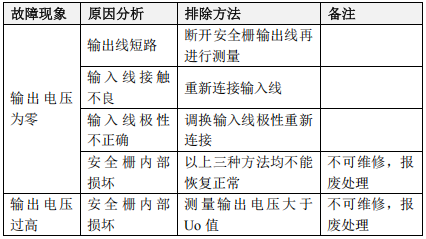

5 故障分析與排除

輸出電壓異常時應首先檢查外部配套電路及線路是否損壞，

確認后再檢查安全柵。對有故障的安全柵，不得修復使用，應予以更換。

注：安全柵是一次性產品，一旦損壞不可維修。安全柵采用

澆封方式對組件進行保護，防止對影響本質安全性能的任何元件

進行檢修或替換。全部組件為一個整體。
