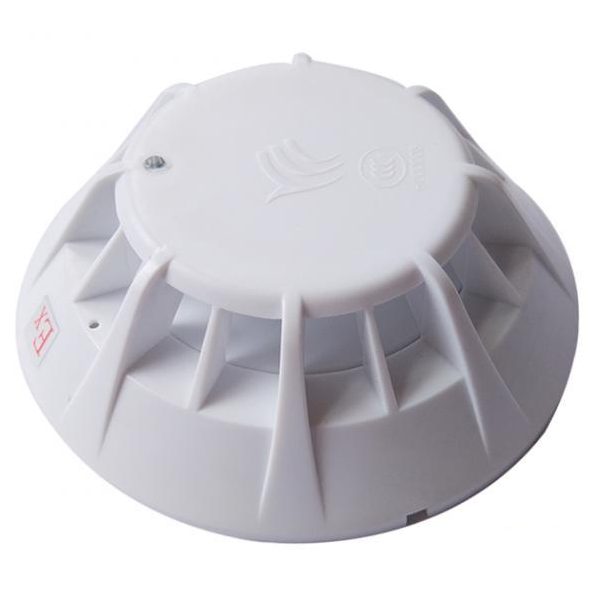

青鳥JBF4111-Ex本安防爆型感溫火災探測器

一，功能特點：

內置微處理器。探測器對自身采集到的數據進行存儲、分析和判斷，具有自診斷功能。

探測器為 A2R 類感溫探測器，二總線，無極性，功耗低，最遠傳輸距離 1500m。

輸出溫度升降曲線，可以通過控制器查看現場的溫度升幅曲線。

穩定性高，抗灰塵附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強。

抗潮濕能力強，可適應不同氣候環境的要求。

防爆類型為本質安全型。

需配接安全柵，一只防爆安全柵后限帶≤10 只防爆感溫探測器。

二，技術指標：

內容 技術參數

工作電壓 DC24V(DC19-28V)

控制器提供，調制型（須通過安全柵）

工作溫度 -10…+55℃

貯存溫度 -30…+75℃

相對濕度 ≤95%(40±2℃)

監視電流 ≤0.3mA   （24V）

報警電流 ≤1mA   （24V）

確 認 燈 監視狀態閃亮，報警常亮（紅色）

外形尺寸 Φ100mm × 41mm（含底座）

線   制 二總線，無極性

編碼方式 使用專用電子編碼器

編碼范圍 1-200

保護面積 20-30m2

防爆標志 ExibIICT6Gb 本安防爆參數 Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH

執行標準 GB4716-2005   《點型感溫火災探測器》 GB3836.1-2010《爆炸性氣體環境用電氣設備第 1 部分：設備 通用要求》 GB3836.4-2010《爆炸性氣體環境用電氣設備第 4部分：本質安全型“i”保護的設 備》標準

三，結構特征、安裝與布線：

使用專用電子編碼器對探測器設定地址碼（1-200）。

適用于工業與民用建筑中存在易燃易爆氣體的危險場所（適用于1 區、2區）。

安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第 15 部分：危險場所電氣安裝（煤礦除 外）》的有關規定進行。

必須配接安全柵，安全柵應安裝在非防爆區域，在使用時應注意接入回路的正負極性。

每只安全柵后所帶防爆型感煙探測器≤10 只，每個報警回路使用安全柵的數量不得超過 6 只。

配接底座：

配接JBF-VB4301B 型探測器底座。

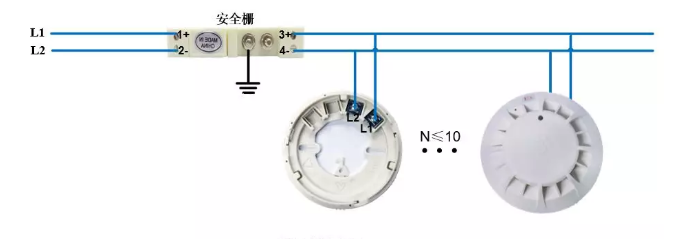

接線示意圖與JBF4101-Ex防爆點型光電感煙火災探測器相同。

五，安裝注意事項：

注意安全柵輸入端信號總線必須區分正負極性，否則不能正常工作。

如每個回路中有多只安全柵時，安全柵必須在輸入端并接，禁止級聯使用。

靜電危險，清潔時須用擰干的濕布擦拭。
