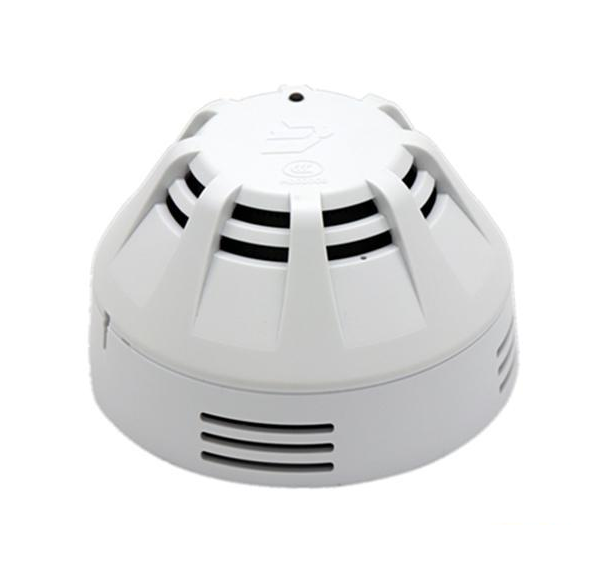

青鳥JBF4111-BP點型感溫江西火災探測器（ 帶蜂鳴器底座）

一、青鳥JBF4111-Bp點型感溫江西火災探測器產品功能特點

　　內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能

　　探測器為A2R類，具有差定溫報警功能的感溫探測器

　　火警確認燈采用導光柱傳導，抗靜電能力好

　　采用玻璃封裝溫敏電阻，溫度響應速度快

　　輸出溫度升降曲線，可以通過控制器查看現場的溫度變化

　　穩定性高，抗灰塵附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強

　　抗潮濕能力強，可適應不同氣候環境的要求

　　采用SMT表面貼裝工藝

　　青鳥JBF4111-Bp是由蜂鳴底座與感溫探測器組合而成，應用于北大青鳥江西火災自動報警系統中。發出火災警報的感溫探測器配接蜂鳴底座后，底座會發出高分貝警報聲。

二、青鳥JBF4111-Bp點型感溫江西火災探測器產品技術參數

工作電壓：額定工作電壓：DC24V（DC19V~DC27V）

工作溫度：-10℃~+50℃

貯存溫度：-30℃~+75℃

監視電流：≤0.3mA（24V）

報警電流：<30mA（24V）

報警音量：75dB~95dB（24V）

確認燈：監視狀態閃亮，報警狀態常亮（紅色）

變調周期：2s

外形尺寸：Φ103mm×55mm

編碼方式：使用專用電子編碼器（探測器和底座一對一，寫入相同地址碼）

編碼范圍：1-200

保護面積：20-30㎡

線制四線制：通訊線L1、L2（無極性），24V電源線V1、G1（有極性）

最遠傳輸距離：1500m

執行標準：GB4716-2005《點型感溫江西火災探測器》

三、青鳥JBF4111-Bp點型感溫江西火災探測器產品安裝與布線

　　安裝之前，要將感溫探測器和蜂鳴底座一對一寫入相同地址碼（1-200）。底座地址必須與底座配接的感溫探測器地址一致（注意：用編碼器讀不出蜂鳴底座地址）

　　底座L1、L2連接在控制器總線L1、L2上（無極性）；底座上V1和G1分別連接在直流電源DC24V和GND上

　　將探測器嵌入底座，然后按順時針?lè)较驍Q緊即可

　　安裝時宜帶手套操作，以保持探測器外殼清潔
