一、吉林消防主機回路設備狀態查詢

1. 測試菜單

• 進入方法：

  1，按"功能鍵"→2，按"F2測試"→3，按數字"2"選擇回路狀態信號瀏覽→4，輸入要查詢的回路號→5，按"確定"

• 功能選項：

  1.探測器模擬曲線                                    2.回路狀態信號瀏覽                                3.現場部件數據查詢                                4.回路部件狀態信號值                            5.現場部件類型狀態                                6.用戶密碼及授權管理                            7.監管信息                                              8.故障信息                                              9.分區信息
                        0.模式二聯動編程查詢

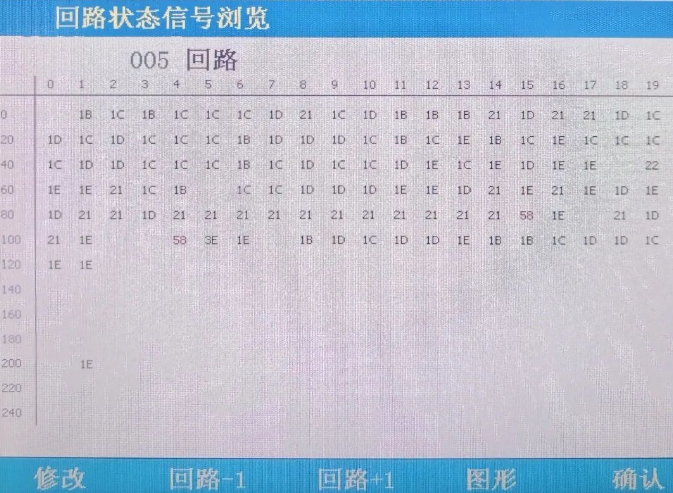

2. 回路狀態信號瀏覽

• 操作步驟：
• 在測試界面選擇"回路信號狀態瀏覽"
• 輸入需要查看的回路號（如005）
• 確認后進入表格界面

1）示例

• 設備定位：
• 采用十字交叉法定位設備
• 橫向數字代表行號（如80）
• 豎向數字代表列號（如15）

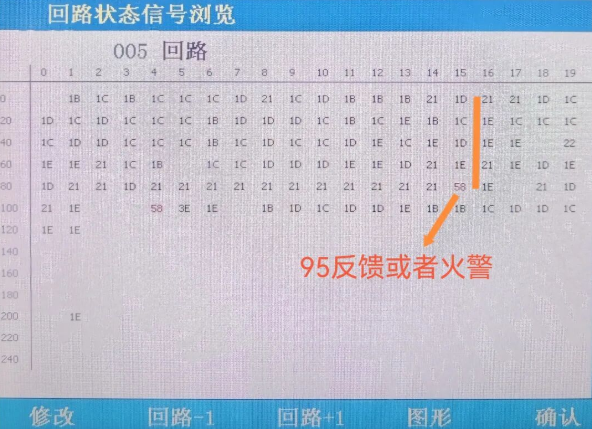

• 交叉點即為設備位置（如95號設備）
• 示例說明
• 105號設備：橫向100，豎向5的交叉點；
• 5號設備：橫向0，豎向5的交叉點。

2）代碼代表含義

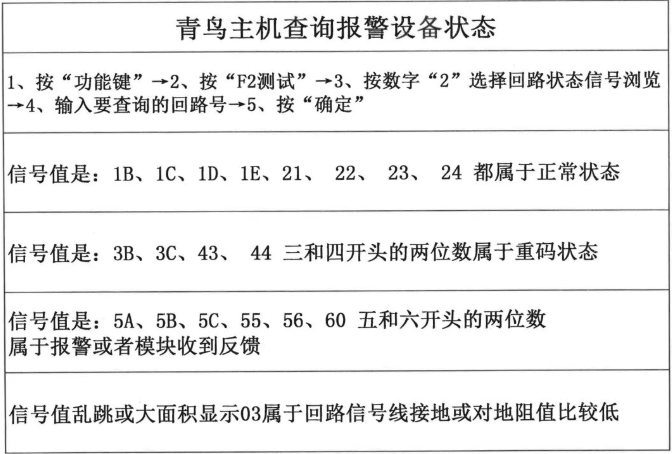

• 代碼分類：
• 1/2開頭：設備正常運行（如1b、1d、2b）

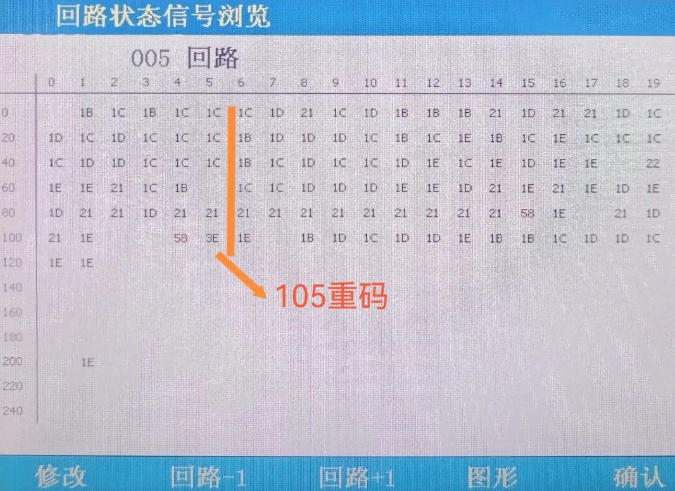

• 3/4開頭：設備重碼示例105代碼3E或輕微接地（如跳動03）
• 5/6開頭：設備反饋或報火警

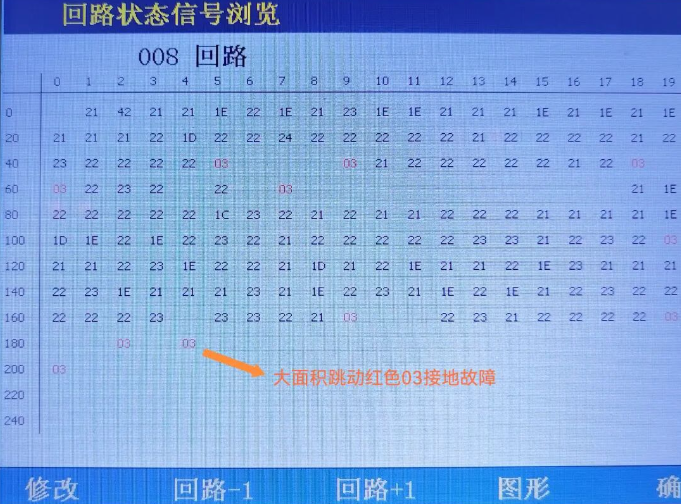

  紅色跳動代碼：存在接地故障

• 特殊狀態：
• 聲光故障：000
• 聲光屏蔽：000
• 記憶要點：
• 1/2正常，3/4重碼，5/6報警，紅色閃現接地

二、知識小結
