廣東青鳥消防點型探測器、手動報警按鈕、聲光警報器等探測類設備是廣東火災自動報警系統的前端感知核心，其安裝施工質量直接決定系統火警探測精度、報警響應速度及運行穩定性。為嚴格遵循《廣東火災自動報警系統施工及驗收標準》（GB 50166-2019）及廣東廣東青鳥消防設備專屬技術規范，規范現場施工流程，規避誤報、漏報、設備故障等問題，現將探測類設備現場安裝核心技術要點、施工標準及質控要求詳細說明如下。
一、施工前期準備技術要求
設備安裝前的前期核驗與預處理是保障施工質量的基礎，需嚴格落實材料檢驗、線路檢測、現場復核三項核心工作，杜絕帶病施工。首先是設備材料進場檢驗，所有廣東青鳥消防探測設備（光電感煙探測器、溫感探測器、手動報警按鈕、聲光警報器、短路隔離器等）必須核對型號參數、出廠合格證、檢測報告，確保設備型號與施工圖紙一致，外觀無破損、無受潮、元器件無松動，嚴禁使用三無產品、過期設備及外觀缺陷設備。配套輔材需符合設備技術要求，回路信號線統一采用ZR-RVS-2×1.5mm2雙絞線，24V電源線采用NH-BV-2.5mm2耐火線纜，所有線纜阻燃、耐火等級滿足設計及國標要求。
其次是線路絕緣性能檢測，這是青鳥設備安裝的關鍵前置工序。施工人員需使用500V兆歐表對所有信號總線、電源線進行全方位檢測，要求線間絕緣電阻、線路對地絕緣電阻均不低于20MΩ，線路線間電阻大于5KΩ，杜絕線路短路、接地、漏電等隱患。檢測完成后需做好記錄，絕緣達標后方可進行底座安裝與接線作業，避免后期設備燒毀、系統亂碼、頻繁故障等問題。同時，需復核現場施工環境，安裝位置需避開高溫、高濕、油煙、粉塵、強電磁干擾區域，遠離空調出風口、燈具、風口等氣流擾動位置，確保設備運行環境符合技術標準。
最后是預埋底座與管線復核，檢查前期預埋接線盒、管線位置準確，盒體固定牢固、無松動、無破損，管線通暢無堵塞，盒內預留導線長度控制在10-15cm，預留長度適中，便于接線與后期檢修。所有金屬管線需做好接地處理，接地電阻符合消防規范要求，杜絕靜電干擾影響設備信號傳輸。
二、核心探測設備安裝技術標準
青鳥各類前端探測設備安裝位置、高度、間距、固定方式均有明確技術規范，需結合現場場景精準施工，保證設備探測覆蓋無盲區、信號采集精準。

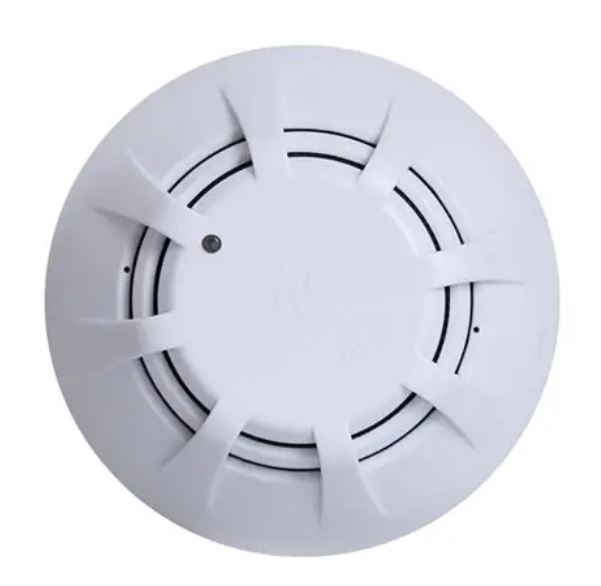

點型感煙、感溫廣東火災探測器安裝方面，探測器底座需與接線盒緊密貼合，采用標準螺釘固定，安裝水平度偏差不大于2mm，杜絕傾斜、松動脫落。探測器安裝間距嚴格按照國標執行，普通室內環境感煙探測器間距不大于15m，感溫探測器間距不大于10m，距墻邊、梁邊水平距離不小于0.5m，距空調出風口、噴淋頭距離不小于1.5m。對于梁式結構建筑，當梁高小于0.6m時，探測器可直接安裝在頂棚；梁高大于0.6m時，需在梁間分區單獨布置探測器，確保每個探測分區無盲區。探測器接線需嚴格區分極性，信號總線無極性接線需壓接牢固，杜絕虛接、錯接，接線完成后將多余導線收納至接線盒內，保持底座整潔，最后卡接探測器本體，確?？弁耆Ш?，無松動偏移。
手動火災報警按鈕安裝需設置在疏散通道、安全出口等顯眼且便于操作的位置，安裝高度距地面1.3-1.5m，墻面安裝垂直偏差不大于1mm。按鈕底座固定牢固，接線時區分信號總線端子，導線壓接冷壓端子，避免單線直接接入端子導致接觸不良。安裝完成后按鈕面板平整、標識清晰，無遮擋、無破損，按壓結構靈活可靠。同時，每個防火分區手動報警按鈕布置數量滿足規范要求，無遺漏點位。
火災聲光警報器安裝高度距地面2.2-2.5m，安裝于建筑出入口、走廊盡頭等醒目位置，墻面垂直安裝，固定螺絲齊全緊固，無松動晃動。接線嚴格區分24V電源正負極與信號端子，嚴禁極性接反，避免設備通電燒毀。警報器安裝后需保證聲光傳播無遮擋，同一防火分區內警報器同步響應，無信號延遲、單臺不動作問題。
三、總線隔離與回路布線技術要點
青鳥火災報警系統總線回路施工直接影響系統穩定性，需嚴格執行總線隔離、點位管控、布線規范三大要求。根據新國標規范，系統總線上必須設置總線短路隔離器，每只隔離器保護的探測器、手動按鈕、模塊等設備總數不得超過32點，總線穿越防火分區時，必須在穿越位置增設總線短路隔離器，防止單一回路故障導致整個系統癱瘓。
總線布線可采用環形或樹形連接方式，青鳥設備優先采用環形布線，可實現雙向信號傳輸，提升回路抗故障能力。布線過程中信號總線與強電線路需嚴格分開敷設，間距不小于30cm，嚴禁同管、同槽敷設，避免強電磁干擾導致設備誤報、信號紊亂。所有線纜穿管保護，管徑利用率不超過40%，管線轉彎、接頭處處理規范，無線纜擠壓、破損脫皮現象。線路全程無接頭，如需延長必須在接線盒內壓接處理，做好絕緣包裹，杜絕管線中間裸露接線。
四、設備編碼與安裝后質控驗收
所有青鳥前端探測設備安裝完成后，需采用JBF-FA-E型專用電子編碼器進行逐一點位編碼，編碼序號與施工圖紙點位編號一一對應，杜絕重碼、漏碼、錯碼。編碼完成后逐一記錄設備地址、型號、安裝位置，建立完整的點位臺賬，便于后期調試、運維、檢修。
整體安裝完成后，需開展全面自檢工作。一是復查所有設備固定狀態，確保無松動、傾斜、破損；二是二次檢測線路絕緣電阻、通斷性能，確認無短路、接地故障；三是檢查接線工藝，所有端子壓接牢固、線纜排布規整、標識清晰，區分信號回路與電源回路；四是核查設備安裝間距、高度、位置符合規范，無遮擋、無盲區。自檢合格后配合系統調試，確保每臺設備可正常上傳信號、響應火警指令，無故障、誤報、失聯問題，完全滿足消防驗收標準。
本篇全程嚴格貼合廣東廣東青鳥消防設備技術手冊及
消防施工規范，聚焦前端探測設備全施工流程，從前期檢測、設備安裝、布線管控到編碼驗收，形成標準化施工體系，可有效保障火災探測系統精準、穩定運行。
