青鳥JTG-U-JBF4386A點型紫外火焰探測器接線安裝技術

1 概述

JTG-U-JBF4386A點型紫外火焰探測器（以下簡稱火焰探測器），使用了專門設計的日光盲型紫外傳感器件和紅外傳感器，再通過內置的高速微處理器和先進的信號處理算法，能有效的區分出真實的火焰輻射與干擾源，提高報警速度的同時，極大程度的降低了環境因素對火焰探測器的影響。

1.1 產品特點

? 具有紫外傳感器和紅外傳感器同時采集火焰的紫外和紅外特征信號。

? 高速、低功耗內置微處理器，性能穩定。

? 核心電路采用 SMT 表面貼裝工藝，可靠性高，一致性好。

? 指示燈可顯示正常工作狀態、報警及故障狀態。

? 采用智能算法，既可以實現快速報警，又可以降低誤報率。

? 豐富的輸出接口，滿足各種應用場景。

? 外殼防護等級達到 IP66。

1.2 適用范圍

火焰探測器主要適用場所有：油庫、酒庫、交通隧道、飛機庫、化工設備場所、液化氣站等火災

萌發時無陰燃階段或較少陰燃階段以直接產生明火為主的場所。

1.3 型號組成

2 工作原理

該點型紫外火焰探測器是一種復合式雙波段感光式遼寧火災探測器，通過紫外傳感器和紅外傳感器接

收可燃物火焰的紫外和紅外特性，使用 的火焰燃燒報警邏輯判斷算法，能夠更準確、更快速地報出火警信息。

3 性能參數

3.1 保護區域

? 探測范圍

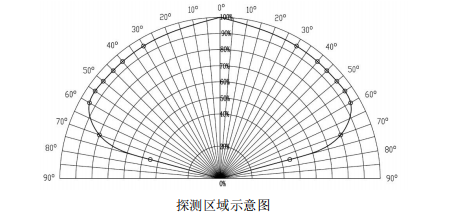

視場范圍：≤120°；靈敏度等級：Ⅰ級。

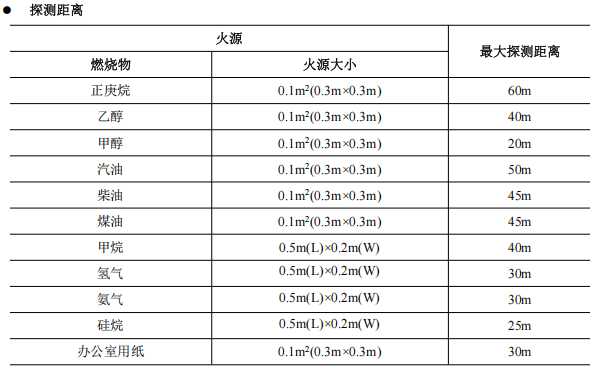

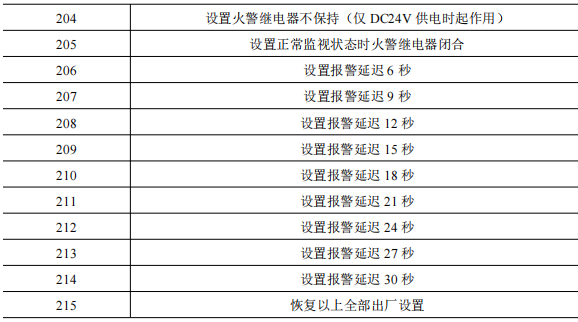

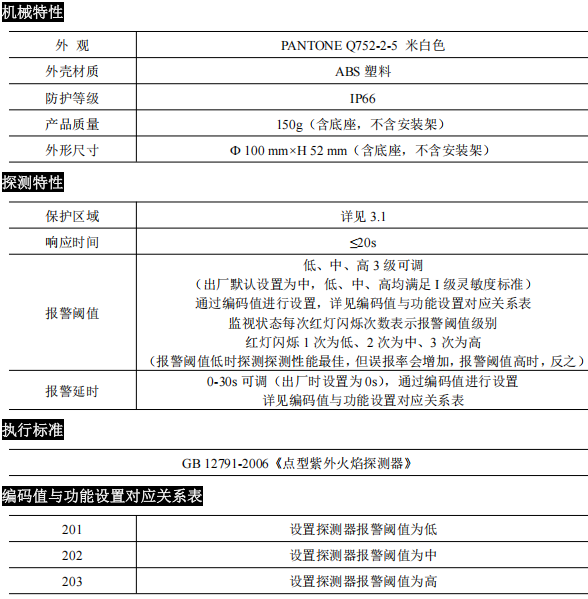

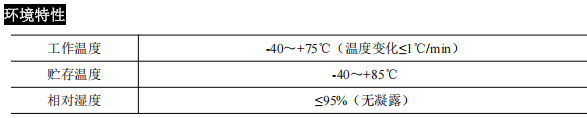

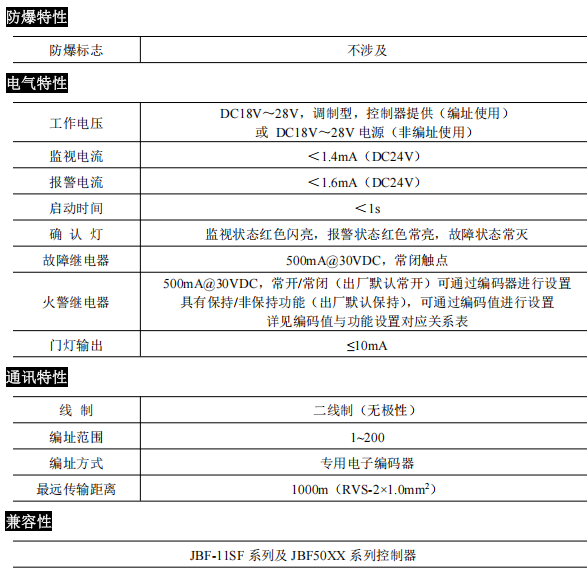

4 安裝調試

4.1 安裝說明/步驟

警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。

注意：火焰探測器的設置應參考《火災自動報警設計規范》（GB 50116）及其他相關規范標準執行。

4.1.1安裝說明/步驟 1（與青鳥火災報警控制器連接并為火焰探測器供電）

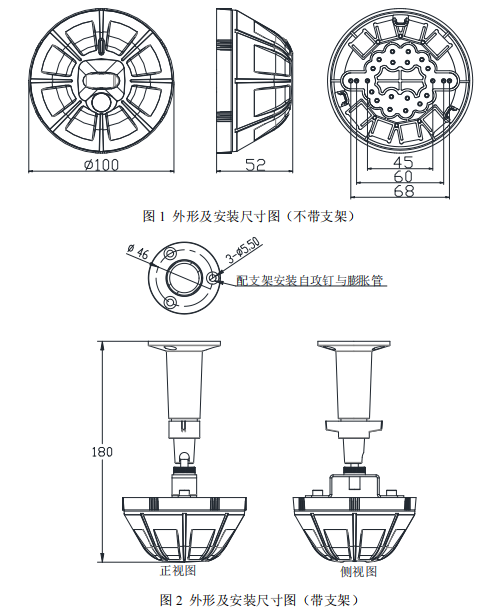

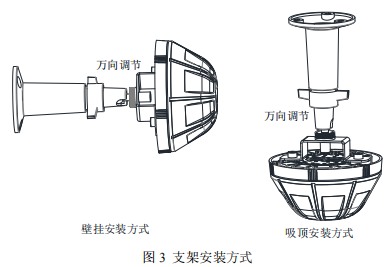

? 布線施工后，將火焰探測器底座用螺釘穿透硅膠層固定在側壁預埋盒上（使用 M4 螺釘），也可通過支架（選配）采用壁掛安裝和吸頂安裝，如圖 3 所示。

? 回路總線建議使用雙絞線，導線截面積不小于 1.0mm2。

? 安裝之前用專用編碼器對其寫入相應地址碼，此地址碼應與工程軟件中的地址碼相一致。

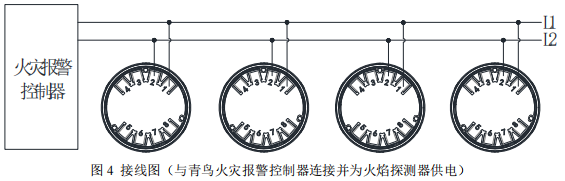

? 將消防二總線接在底座 1、2 端子上，接線無極性，如圖 4。

? 門燈端子（3、4 端子，3 為 LAMP-，4 為 LAMP+）和輔助繼電器端子（5、6 為故障繼電器端子；7、8 為火警繼電器端子）根據客戶實際需求連接。

? 火焰探測器在布線檢查之后、調試之前安裝，以防止因不恰當安裝作業造成損失。

4.1.2安裝說明/步驟 2（與 DC24V 電源連接）

? 布線施工后，將火焰探測器底座用螺釘穿透硅膠層固定在側壁預埋盒上（使用 M4 螺釘），也可通過支架（選配）采用壁掛安裝和吸頂安裝，如圖 3 所示。

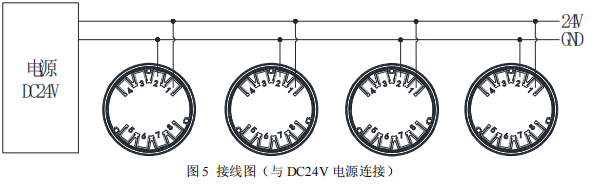

? 將 DC24V 電源接在底座 1、2 端子上，接線無極性，如圖 5。

? 門燈端子（3、4 端子，3 為 LAMP-，4 為 LAMP+）和輔助繼電器端子（5、6 為故障繼電器端子；7、8 為火警繼電器端子）根據客戶實際需求連接。

? 火焰探測器在布線檢查之后、調試之前安裝，以防止因不恰當安裝作業造成損失。
