青鳥JTG-Z-JBF4385A點型紫外火焰探測器接線安裝技術

1 概述

JTG-Z-JBF4385A 點型紫外火焰探測器（以下簡稱火焰探測器），使用了專門設計的日光盲型紫外傳感器件，再通過內置的高速微處理器和先進的信號處理算法，能有效的區分出真實的火焰輻射與干擾源，?高報警速度的同時，極大程度的降低了環境因素對火焰探測器的影響。

1.1 產品特點

l 高速、低功耗內置微處理器，性能穩定。

l 核心電路采用 SMT 表面貼裝工藝，可靠性高，一致性好。

l 指示燈可顯示正常工作狀態、報警及故障狀態。

l 采用智能算法，既可以實現快速報警，又可以降低誤報率。

l 豐富的輸出接口，滿足各種應用場景。

l 外殼防護等級達到 IP66。

1.2 適用范圍

火焰探測器主要適用場所有：油庫、酒庫、交通隧道、飛機庫、化工設備場所、液化氣站等火災

萌發時無陰燃階段或較少陰燃階段以直接產生明火為主的場所。

特別注意：該型產品不適用于電弧焊和產品響應的紫外波段輻射頻發的場合使用。

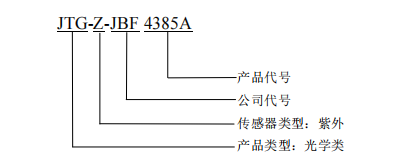

1.3 型號組成

2 工作原理

該點型紫外火焰探測器是一種感光式火災探測器，響應火焰輻射光譜中 185nm-260nm 紫外光（日光盲）。產品依靠紫外傳感器接收可燃物所發出的紫外光（一般發射紫外光的可燃物有碳?xì)浠衔铩錃?、硅烷、氫化物及金屬類火等）來探測火焰燃燒。

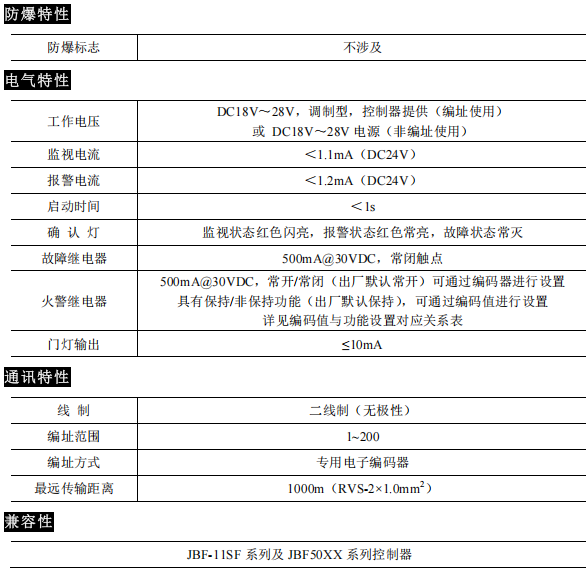

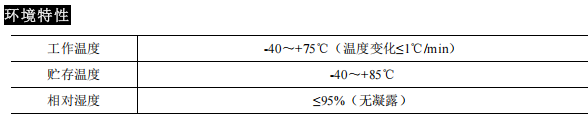

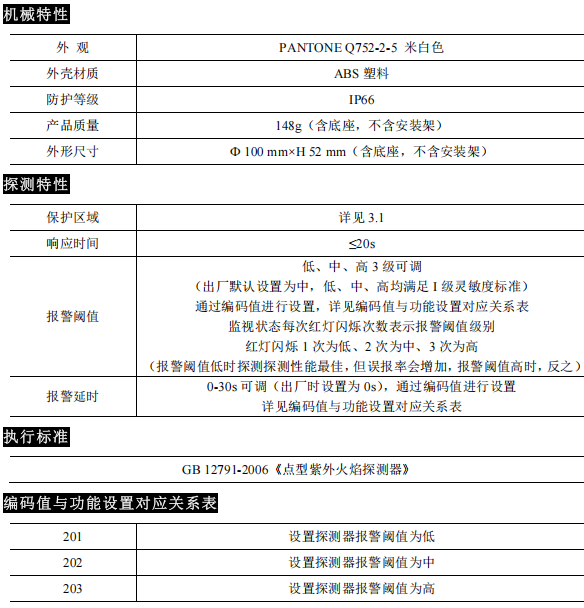

3 性能參數

3.1 保護區域

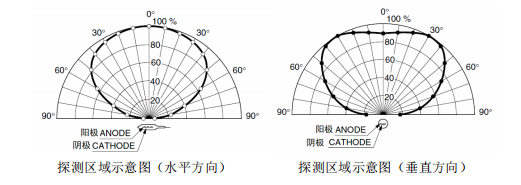

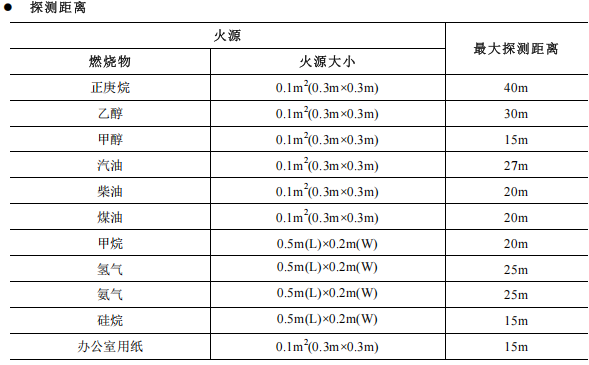

l 探測范圍

視場范圍：≤120°；靈敏度等級：Ⅰ級。

4 安裝調試

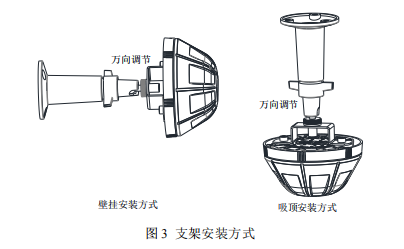

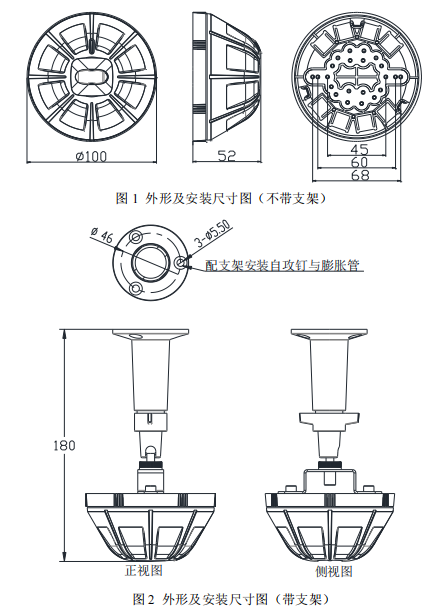

4.1 安裝說明/步驟

警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。

注意：火焰探測器的設置應參考《火災自動報警設計規范》（GB 50116）及其他相關規范標

準執行。

相關完整文件下載

JTG-Z-JBF4385A說明書.pdf
