青鳥J-ZFZC-E5W-16X3D集中控制型消防應急照明燈具接線安裝技術

一. 燈具特點及注意事項

本燈具設計滿足 GB17945-2010《消防應急照明和疏散指示系統》要求。本燈具為專用燈具，采用低電壓供電，嚴禁接入 AC220V/DC216V 強電，接入強電將造成燈具損毀。J-ZFZC-E5W-16X3LD 、J-ZFZC-E8W-16X1LD、J-ZFZC-E12W-16X2LD 燈具采用微波雷達模塊作為感應探測傳感器，微波雷達模塊具有體積小、靈敏度高、不受溫度影響等特點。燈具微波雷達模塊設計位于燈具中心，無金屬遮擋情況下在燈具 5m±1m 的范圍內有移動物體時燈具正常點亮。

二. 技術參數及燈具尺寸

額定電壓： DC36V                工作方式： 非持續型

主電功耗： 見燈具標簽       亮 度： ≥50lm 光源類型： LED 安裝方式： 吸頂

光源參數： DC3.0V              防護等級： IP30

燈具外形和尺寸：

三. 使用說明

1. 該燈具受應急照明集中控制系統控制，燈具可接受由系統發來的指令改變燈具的工作狀態，

同時系統可對燈具的各種狀態進行監視。

2. 燈具安裝完成后，將燈具 ID 編碼（8 位）記錄在施工圖紙所對應的指定位置，并將整理好

的施工圖紙妥善存儲，方便后續的系統調試。

四. 接線及安裝說明

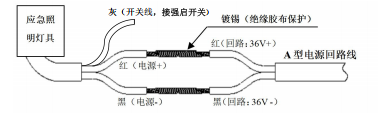

將燈具兩個電源線分別接入智能疏散專用兩線系統，確保線路連接牢固工整接線示意如下：

安裝方法：

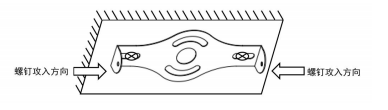

按照孔距打孔放入膠塞先將吸頂支架按照孔距固定于安裝位置，按照接線方法接線后使用φ4×8 自攻螺釘將燈具固定于吸頂支架，確保安裝牢固。

五. 維修保養和排故

本產品為消防產品，應由受過培訓的專業人員進行安裝、調試和維修；燈具應安裝或貯存于

通風、干燥、無腐蝕環境的地方，以免內部元器件受潮。應盡量避免燈具受到摩擦、敲擊和沖擊，以防止外殼產生變形、破損等損壞現象。
