青鳥JTW-ZD-JBF62M-20點型感溫貴州火災探測器（P）接線安裝技術

1 概述

JTW-ZD-JBF62M-20 點型感溫貴州火災探測器（P）（以下簡稱感溫探測器）是貴州青鳥消防開發的 特殊應用場景的專用感溫探測器，該產品體積小、功能強、安裝方式靈活，可對安裝環境的溫度或快速升溫變化做出響應 。

1.1 產品特點

? 低功耗，無極性二總線產品，支持遠距離通訊，通訊距離≤1000 米；

? 內置貴州青鳥消防自研的火災探測報警專用微處理器「朱鹮」；

? 探測器硬件電路設計高度集成，性能穩定可靠；

? 同時具備 A2R/A2S/BR/BS 四種工作模式，默認設置為 A2R；

? 外觀設計精巧。

1.2 適用場所

? 儲能電站等對于探測器外觀尺寸或有特殊報警溫度要求的場所；

? 相對濕度大，可能發生無煙火災，經常有大量粉塵的環境；

? 廚房、鍋爐房、吸煙室、開水間、發電機房、烘干車間等；

? 其它不宜安裝感煙探測器的廳堂和公共場所。

1.3 型號組成

2 工作原理

感溫探測器由熱敏電阻及相應的放大處理邏輯電路組成。熱敏電阻是一種具有溫度敏感性的半導

體器件，阻值隨溫度的變化而變化，當溫度達到設定報警閾值時探測器會發出報警信號。

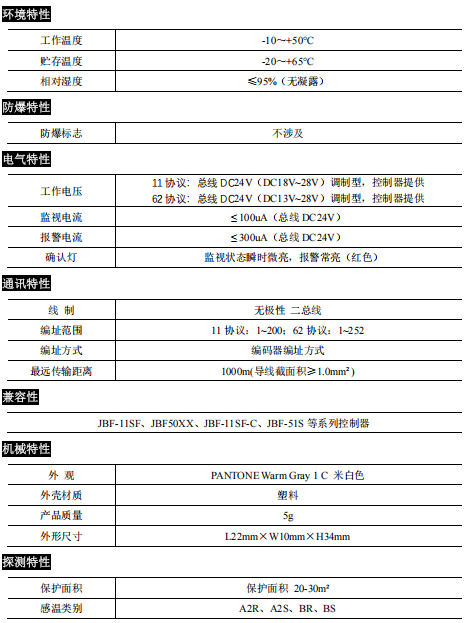

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

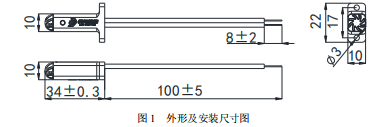

? 外形及安裝尺寸如圖 1 所示（單位：mm）

? 將探測器用 2 只 M3 的螺釘緊固在安裝板上；

? 施工中建議使用截面積≥1.0mm

2的阻燃雙絞線（ZR-RVS2*1.0mm2），L1、L2 分別接在探測器的引出線上，無需區分極性；

? 用編碼器對探測器寫入地址（11 協議：1-200；62 協議：1-252）；

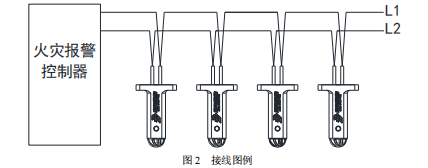

? 接線圖例：

4.2 調試方法

? 首先使用編碼器對探測器進行編碼；

? 探測器安裝好后操作控制器進行注冊登記；

? 使用專用消防測試溫槍，對準探測器上柵格孔進行加熱，探測器報警后指示燈變?yōu)榧t色常亮；

? 復位控制器，探測器恢復正常監視狀態。

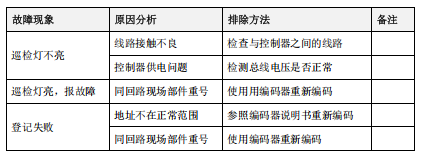

5 故障分析與排除

6 保養、維護

? 定期進行探測器報警試驗，建議每半年一次；

? 根據 GB 29837-2013《火災探測報警產品的維修保養與報廢》相關規定，產品使用壽命一般不超過 12 年。

7 開箱及檢查

打開包裝后，本產品應該包括：

點型感溫貴州火災探測器

產品使用說明書

如發現任意項有缺失或有損壞，請速與當?shù)亟?jīng)銷機構聯系。

8 注意事項、免責聲明

? 在使用中，必須嚴格按照本說明書的描述進行安裝與使用；

? 本公司保留對本說明書的最終解釋權。
