青鳥JTG-Z-JBF4385-Ex點型紫外火焰探測器接線安裝技術

1 概述

JTG-Z-JBF4385-Ex 點型紫外火焰探測器（以下簡稱火焰探測器），使用了專門設計的日光盲型紫外傳感器件，再通過內置的高速微處理器和先進的信號處理算法，能有效的區分出真實的火焰輻射與干擾源，?高報警速度的同時，極大程度的降低了環境因素對探測器的影響；探測器可多級靈敏度設置，滿足不同場合的需求；優良的隔爆設計，滿足各種惡劣環境使用。

1.1 產品特點

l 產品采用工業標準要求設計，性能穩定可靠。

l 核心電路采用 SMT 表面貼裝工藝，可靠性高，一致性好。

l 三色指示燈可顯示正常工作狀態、報警及故障狀態。

l 多級靈敏度可調。

l 采用智能算法，既可以實現快速報警，又可以降低誤報率。

l 完善的故障模式，能夠精準定位故障信息。

l 自動控制的除霜功能更好地抵抗窗口冷凝。（需訂購時選配）

l 豐富的輸出接口，滿足各種應用場景。

l 外殼采用高強壓鑄鋁，產品隔爆性好，防護等級達到 IP67，抗粉塵污染、抗潮濕及抗腐蝕能力強等特點。

l 有關技術資料、圖樣和樣機均經石油和化學工業電氣產品防爆質量監督檢驗中心（PCEC）審查檢驗合格。

l 該火焰探測器具有優良的抗干擾能力，不受風雨、高溫、高濕及自然人工光源等影響，可良好的

工作于室內或室外等各種嚴酷的工業現場環境下。

1.2 適用范圍

l 火焰探測器主要適用場所有：油庫、酒庫、交通隧道、飛機庫、化工設備場所、液化氣站等各種

易燃、易爆工業領域中，及火災萌發初期無陰燃階段或較少陰燃階段，直接產生明火為主的場所。

l 火焰探測器適用于含有 II 類 A、B、C 級 T1～T6 組可燃氣體或粉塵與空氣形成的爆炸性混合物的1 區、2 區及 21 區、22 區危險場所。

特別注意：該型產品不適用于電弧焊和產品響應的紫外波段輻射頻發的場合中使用。

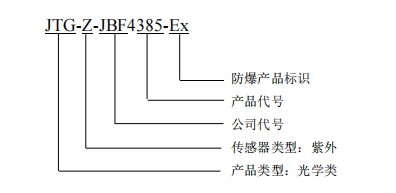

1.3 型號組成

2 工作原理

點型紫外火焰探測器是一種感光式廣西火災探測器,響應火焰輻射光譜中 185nm-260nm 紫外光（日光盲）。產品依靠紫外傳感器接收可燃物所發出的紫外光（一般發射紫外光的可燃物有碳氫化合物、氫氣、硅烷、氫化物及金屬類火等）來探測火焰燃燒。

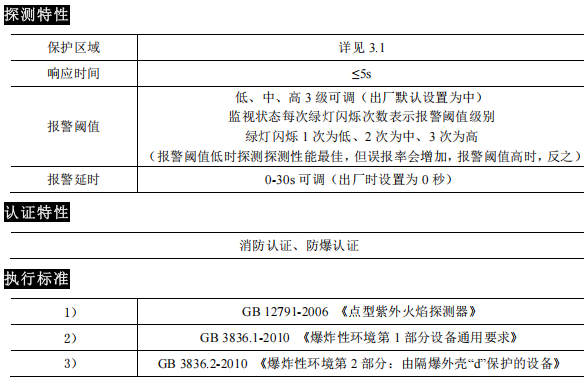

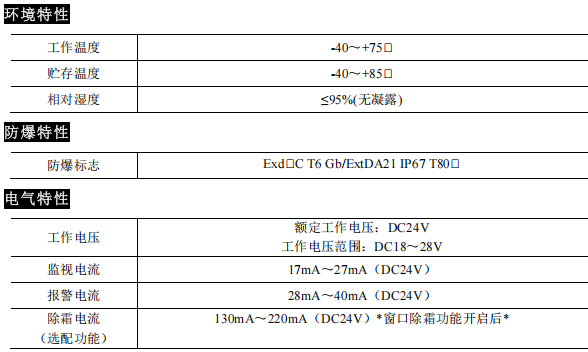

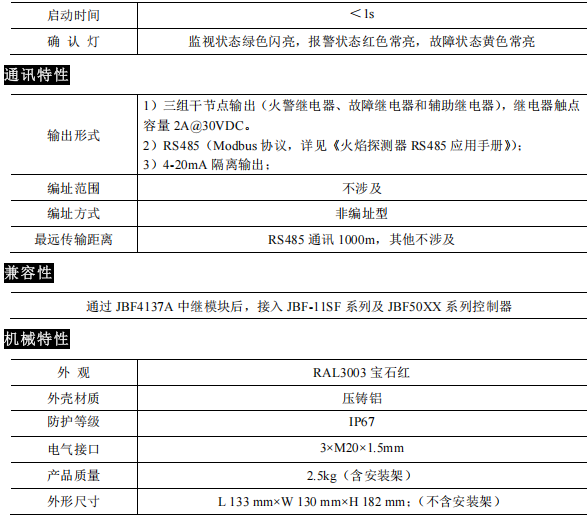

3 性能參數

3.1 保護區域

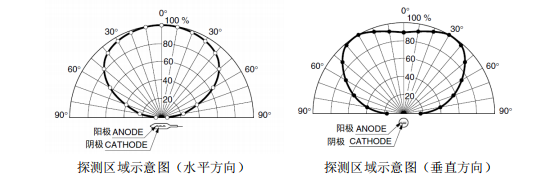

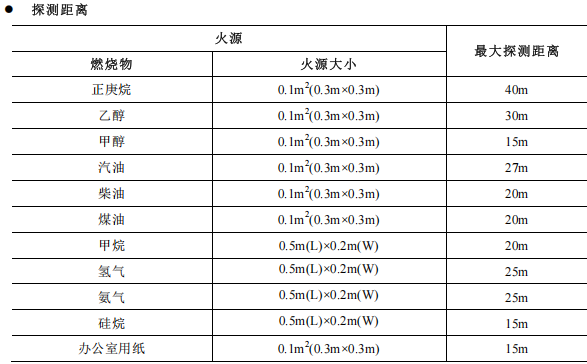

l 探測范圍

視場范圍 ≤120°；靈敏度等級：

4 安裝調試

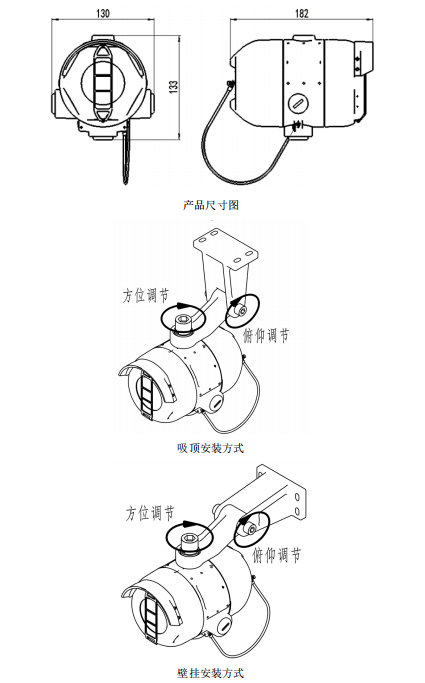

4.1 安裝說明/步驟

警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。

注意：

1、現場安裝時，按 GB/T 3836.15-2017 標準要求、配用與環境相適應的已取得防爆合格證的電纜引入裝置及防爆堵頭，采用耐高溫電纜。

2、火焰探測器的設置應參考《火災自動報警設計規范》（GB 50116）及其他相關規范標準執行。

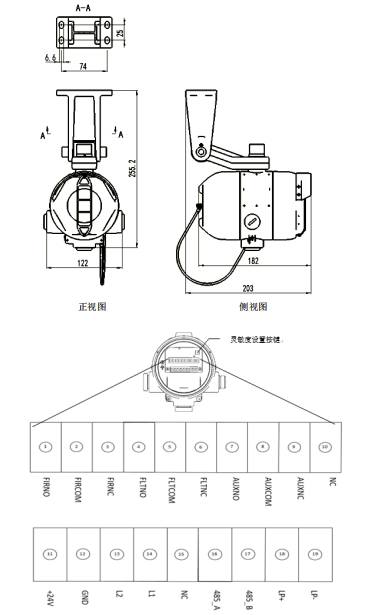

3、所有連線均采用 1.0 mm2 以上的電線，連接線末端剝?nèi)ゴ蠹s 6mm 的絕緣護套，連接到

JTG-Z-JBF4385-Ex 火焰探測器的接線端子上。

4、檢查外部連接線是否開路、短路故障。
