青鳥JB-QB-JBF5014火災報警控制器接線安裝技術

章 系統概述

青鳥JB-QB-JBF5014型氣體滅火控制器 火災報警控制器 消防聯動控制器是青鳥公司推出的新一代集氣體滅火功能和火災報警功能于一體的控制器，可配接青鳥公司所有現場產品，應用于中小型場所，計算機室、圖書館等需要進行氣體滅火控制的場所。

1. 產品特點：

? 采用兩總線無極性設計，使得系統布線極其簡單，布線路徑及方式任意，且不分先后順序，提

高了布線可靠性，也便于穿線施工和線路維修，并可大大降低工程造價。

? 7寸彩色液晶顯示屏，中、英文界面切換。中文16個漢字或32個字符的報警地址注釋，使顯示

內容一目了然，操作起來便捷、清楚、直觀，實現了良好的人機對話。

? 超大存儲空間，最多可記錄20000條歷史記錄，運行中發生的各類事件可全部記入歷史記錄。

? 控制器自帶6路多線聯動和2路氣體滅火聯動，用于大型重要消防設備和氣體滅火設備的自動控

制或手動控制。

? 極強的抗干擾能力?？刂破鳠o論是硬件還是軟件都有良好的抗干擾措施。

? 控制器具備在線和離線聯動編程功能，同時支持U盤數據下載?？梢詽M足各種不同工程的聯動

設計要求。

? 無主從組網方式?？梢宰疃鄬崿F(xiàn)99臺控制器組網。

? 具有很強的配套能力?？梢耘浣覥RT消防控制室圖形顯示裝置、液晶火災樓層顯示盤等多種設

備。

2. 技術特性

執行標準：GB 4717-2005，GB 16806-2006；

線制：兩總線，無極性

回路容量：2路滅火回路，每路80點；2路報警回路，每路200點

噴灑更大 電流：2A

主電 AC187~242V， 50Hz；

備電 DC24V 7Ah；

工作環境溫度： -10℃～50℃；

安裝方式：壁掛式

重量：13KG

3. 外形尺寸

外形尺寸： 540mm高×410mm寬×125mm厚；

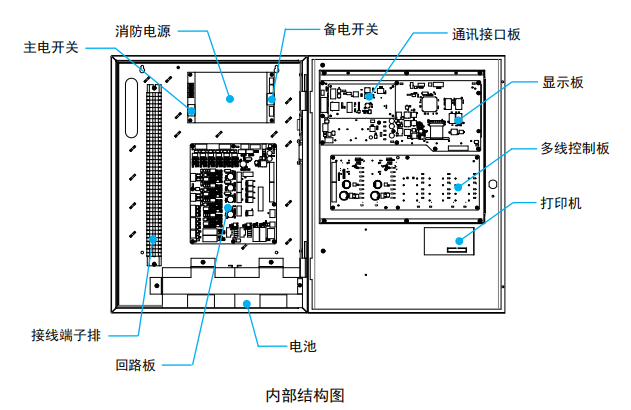

4. 系統組成

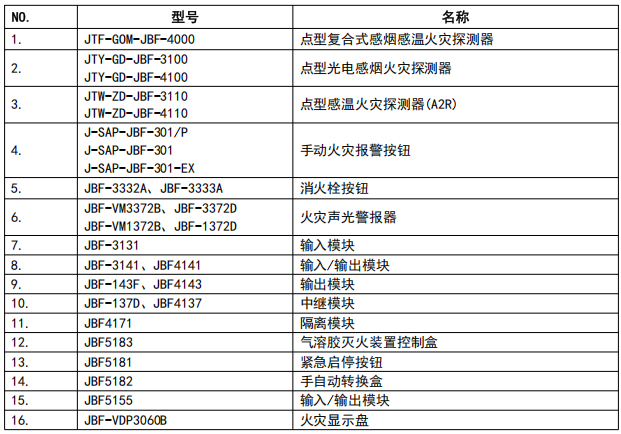

5. 兼容設備目錄

第二章 安裝

1. 開箱檢查

檢查產品包裝箱中是否含有以下物品:

? 控制器 （1臺）

? 箱門鑰匙 （2把）

? 轉換鎖鑰匙 （2×2把）

? 打印紙 （1卷）

? 使用說明書 （1份）

? 終端10K電阻 （6個）

? 終端組件 （2個）

? 保險管 （1個）

2. 安裝

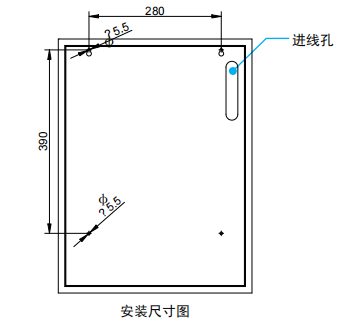

安裝應符合當?shù)叵嚓P(guān)標準或規范，按照安裝尺寸圖進行安裝。

1.按照安裝尺寸圖在墻面裝上2個膨脹螺栓和2個螺釘。（螺釘和墻面預留出一定間隙。）

2.線穿進控制器后將控制器懸掛在螺釘上。

3.打開箱門，擰緊4個螺釘將控制器固定在墻面上。

4.參照接線說明將電纜接到端子上。

注意：

1.各信號線對大地間的絕緣值應大于 3 兆歐。

2.系統接地應采用線徑≥4.0mm

2銅芯絕緣導線或電纜，且接地電阻小于 4 歐姆。

3.控制器底部安裝距地面高度宜為 1.2m~1.5m。

4.正面操作距離不應小于 1.2m，方便用戶操作。

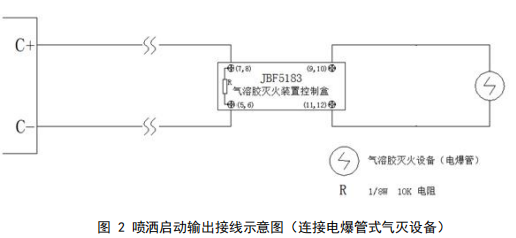

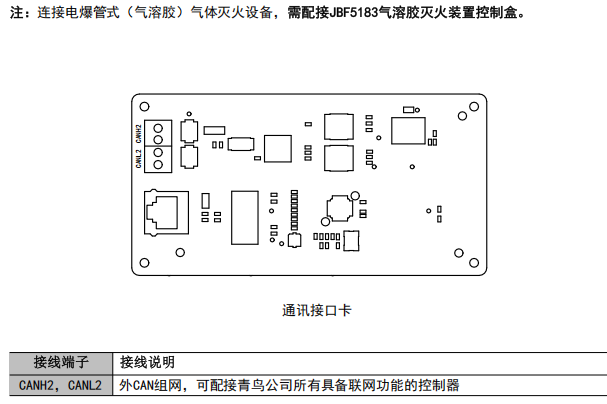

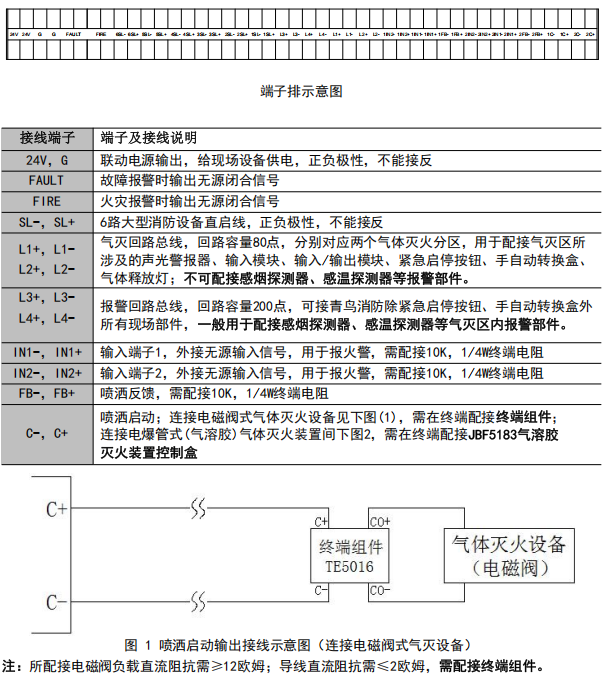

3. 接線說明

相關完整文件下載

JB-QB-JBF5014說明書.pdf
