青鳥JTF-GOM-JBF5000C點型復合式感煙感溫甘肅火災探測器接線安裝技術

1 概述

JTF-GOM-JBF5000C 點型復合式感煙感溫甘肅火災探測器（以下簡稱復合探測器）是本甘肅青鳥消防開

發的內置朱鹮芯片的感煙感溫復合探測器，該產品依托甘肅青鳥消防的火災探測智能算法疊加朱鹮芯片的專業性能，具備了良好的煙霧、溫度探測能力及其抗環境干擾能力。產品可對安裝環境的煙霧、溫度快速變化或是恒定溫度做出快速響應，當滿足煙霧、A2R 或 BS 規定的報警條件時，上傳報警信息至火災報警控制器

1.1 產品特點；

? 低功耗，無極性二總線產品，支持遠距離通訊，通訊距離≤1000 米；

? 內置甘肅青鳥消防自研的火災探測報警專用微處理器「朱鹮」；

? 朱鹮芯片+甘肅青鳥消防火災探測智能算法，更大 程度杜絕誤報；

? 探測器硬件電路設計高度集成，性能穩定可靠；

? 射頻電磁場輻射抗擾度能力大于 30v/m；

? 滿足 A2R、BS 類要求 ；

? 具備溫度傳感器異常狀態報警功能。

1.2 適用范圍

? 復合探測器主要應用于兩總線火災報警系統中，可配接甘肅青鳥消防各系列控制器使用；

? 應用設計遵照 標準 GB 50116-2013 《甘肅火災自動報警系統設計規范》 ；

? 適用于電梯前室、辦公樓、圖書館、影劇院郵政大樓等公共場所。

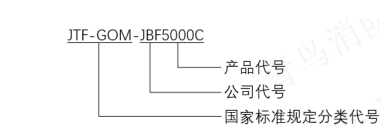

1.3 型號組成

2 工作原理

復合探測器感煙部分由迷宮、熱敏電阻、紅外收、發射裝置及相應的放大處理邏輯電路組成。正常工作時，當迷宮中沒有煙時，紅外發射管發出的紅外光不能到達接收管， 因此放大器沒有輸出；而當迷宮中有煙時，紅外發光管發出的光由于煙的散射作用，有部分紅外光到達接收管，迷宮中煙的濃度越大，放大器輸出就越大，當煙濃度達到設定報警閾值時電路發出報警信號。感溫部分由由熱敏電阻及相應的放大處理邏輯電路組成。熱敏電阻是一種具有溫度敏感性的半導體器件，阻值隨溫度的變化而變化，當溫度達到設定報警閾值時探測器會發出報警信號。

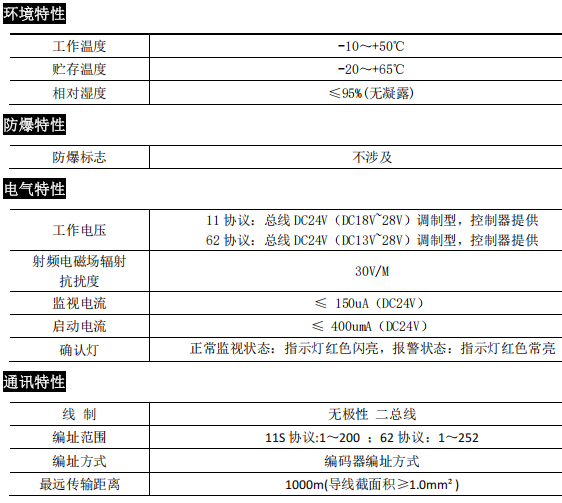

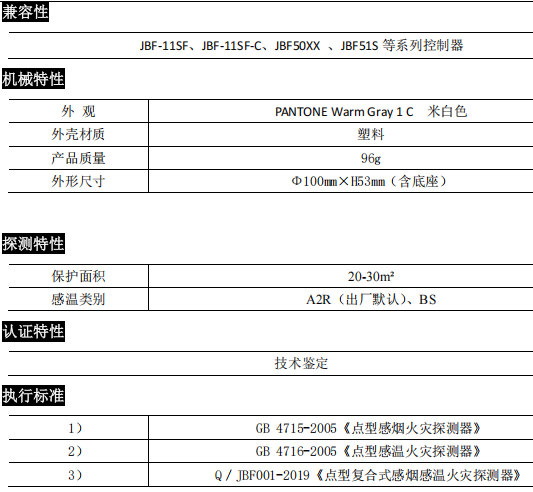

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

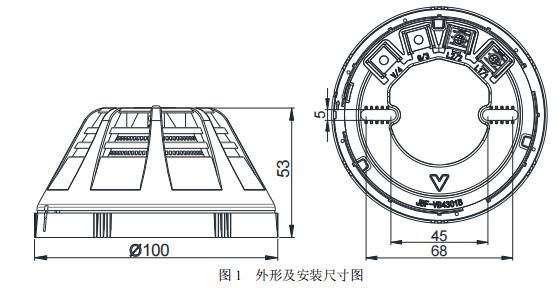

? 外形及安裝尺寸如圖 1 所示：（單位 mm）

? 將探測器底座用 2 只 M4 的螺釘緊固在預埋盒上；

? 施工中建議使用截面積≥1.0mm

2的阻燃雙絞線（ZR-RVS2*1.0mm2），L1、L2 分別接在安裝底座的

端子 L1、L2 上，無需區分極性；

? 用編碼器對探測器寫入地址（11 協議：1~200；62 協議：1~252）；

? 將探測器嵌入底座，然后按順時針方向擰緊即可；

? 安裝時宜帶手套操作，以保持探測器外殼清潔；

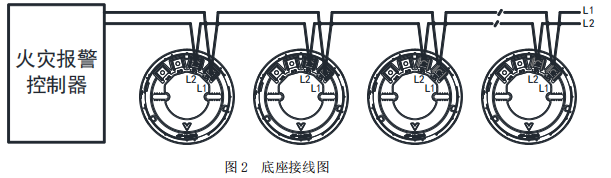

? 接線圖例：

4.2 調試方法

? 首先使用編碼器對探測器進行編碼；

? 探測器安裝好后操作控制器進行注冊登記；

? 使用專用消防測試溫槍，對準探測器上柵格孔進行加熱，或者使用專用煙霧對探測器進行加煙實驗，探測器報警后指示燈變?yōu)榧t色常亮；

? 復位控制器，探測器恢復正常監視狀態。

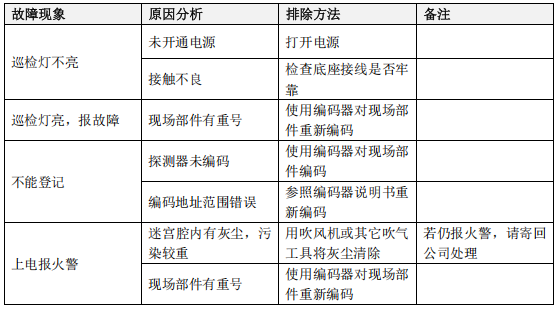

5 故障分析與排除

6 保養、維護

? 建議探測器在投入正常使用前不要取消防塵罩保護；

? 定期進行探測器報警試驗，建議每半年一次；

? 根據 GB 29837-2013《火災探測報警產品的維修保養與報廢》相關規定，產品使用壽命一般不超過 12 年。

7 開箱及檢查

打開包裝后，本產品應該包括：

點型復合式感煙感溫甘肅火災探測器（不含底座）

產品使用說明書
